Токоограничаващите патрони за високо напрежение са предназначени за защита на електрическото оборудване от претоварване и токове на късо съединение.

Високата изключвателна мощност и сигурното токоограничаващо действие ги правят едни от най-сигурните апарати за защита на силови трансформатори и други електропотребители, свързани към комплектни разпределителни устройства, комплектни трансформаторни подстанции в комбинация с мощностни разединители или самостоятелно, като се монтират на стойки за съответното напрежение и вид монтаж.

Токоограничаващия патрон се състои от външна тръба, на двата края на която са закрепени токопроводящи капачки, вътрешен керамичен носач със стопяеми токоограничаващи елементи и индикаторно устройство. Индикаторното устройство не само показва състоянието на патрона, но може да задействува други механизми и апарати със сила 20N.

Патроните са предназначени за нормален /Х/ климат, закрит монтаж в променливотокови електрически вериги с честота 50 и 60 Hz.

- максимална относителна влажностна въздуха до 80% при 20°С

- патроните не са предназначени за работа в силно замърсени среди с прах, масла, разяждащи и възпламеними газове, пари и соли, а също така и при силни сътресения, удари и вибрации.

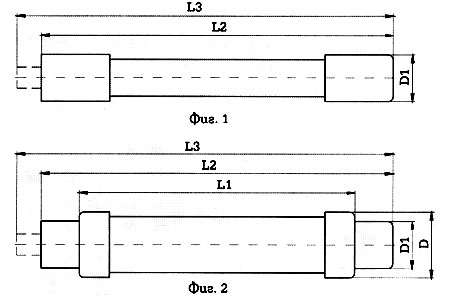

Тип	Uн/Uмакс кV	Iн А	L1 mm	L2 mm	L3 mm	D mm	D1 mm	Маса кg	Iн изкл кА	Фиг. Nо
ВПм	10 / 12	2;4;6;10;15	-	374	399	-	48,6	1,30	65	1
ВПм	10 / 12	20;25	294	364	389	68	48,6	2,10	65	2
ВПм	10 / 12	30;40	294	364	389	82	48,6	2,90	65	2
ВПм	20 / 24	2;4;6;10;15	-	519	544	-	48,6	1,67	32	1
ВПм	20 / 24	20;25	441	511	536	68	48,6	2,80	32	2
ВПм	20 / 24	30;40;	441	511	536	82	48,6	4,30	32	2
ВПм	35 / 40,5	2;4;6;10	-	619	644	-	48,6	1,97	13	1
ВПм	35 / 40,5	15	541	611	636	68	48,6	3,60	13	2
ВПм	35 / 40,5	20	541	611	636	82	48,6	5,30	13	2

Стандарти: Патроните тип ВПм отговарят на изискванията на БДС 8945-75. По отношение на изпитвателните параметри те са в съответствие с изискванията на IEC 282 -1, 2, 3 и ГОСТ 2213-79.

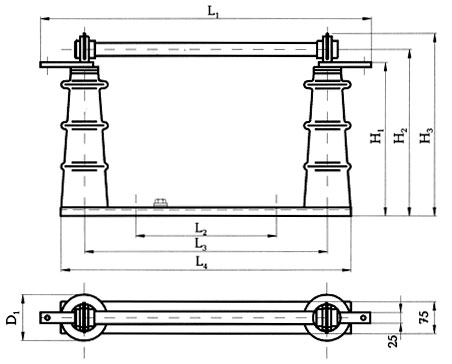

ТИП	L1	L2	L3	L4	H1	H2	H3	D1
Пр ВПм 10 / 2 ÷ 30	465	145	325	435	168	202	268	85
Пр ВПм 20 / 2 ÷ 30	610	290	470	580	228	262	328	95
Пр ВПм 35 / 2 ÷ 30	710	390	570	680	359	393	459	108
Пр ВПм 10 / 40	465	145	325	435	180	214	280	85
Пр ВПм 20 / 40	610	290	470	580	240	274	340	95

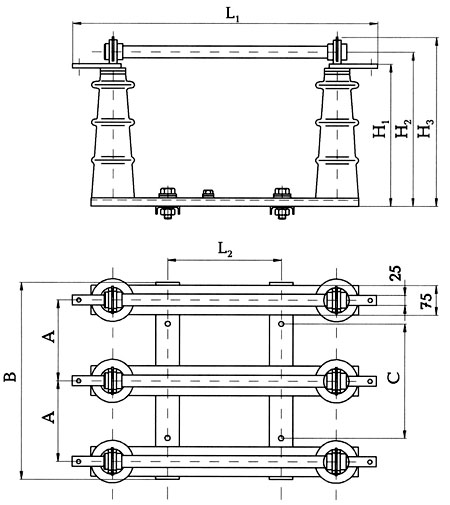

ТИП	L1	L2	А	В	H1	H2	H3	С
3Пр ВПм 10 / 2 ÷ 30	465	145	205	500	188	222	288	290
3Пр ВПм 20 / 2 ÷ 30	610	290	280	650	248	282	348	440
3Пр ВПм 35 / 2 ÷ 20	710	390	400	890	379	413	479	680
3Пр ВПм 10 / 40	465	145	205	500	200	234	300	290
3Пр ВПм 20 / 40	610	290	280	650	260	294	360	440

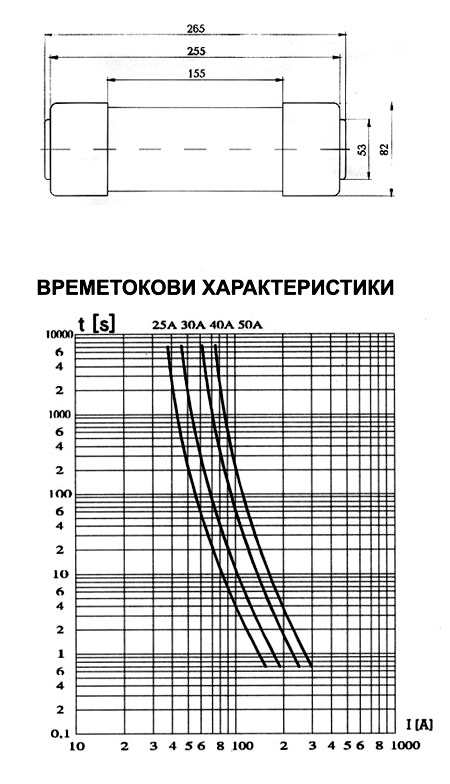

Токоограничаващите патрони за високо напрежение служат за защита на електрическото оборудване на ж.п. вагоните от къси съединения и токово претоварване.

Високата изключвателна мощност и сигурното токоограничаващо действие ги правят едни от най-сигурните защитни апарати.

Токоограничаващият патрон се състои от външна порцеланова тръба, на двата края на която са закрепени токопроводящи защитни капачки и вътрешен керамичен носач със стопяеми токоограничаващи елементи.

Патроните могат да се използуват при нормални климатични условия, в затворени помещения, в променливотокови електрически вериги с честота 50 и 60 Hz.

- Максимална относителна влажност на въздуха до 80% при 20°С

- Патроните не са предназначени за работа в силно замърсени среди с прах, масла, разяждащи и възпламеними газове, пари и соли, а също така и при силни сътресения, удари и вибрации.

Стандарти: Патроните тип ВПВ отговарят на изискванията на БДС 8945-75. По отношение на изпитвателните параметри те са в съответствие с изискванията на IEC 282-1 и ГОСТ 2213-79.
